Alacsony sűrűségű prepreg szénszál

Az alacsony sűrűségű prepreg szénszálat olyan kompozit alkatrészekhez tervezték, ahol az erősítés súlyát és a szükséges szerkezeti teljesítményt is figyelembe kell venni. Az anyag kombinálja a szénszál-erősítést egy előre impregnált gyantamátrixszal, lehetővé téve a gyártók számára, hogy szabályozzák a szálak orientációját, a laminátum vastagságát és a gyantatartalmat a kompozit felrakás során. Könnyű sportfelszereléseknél, autóalkatrészeknél és kiválasztott ipari alkatrészeknél jöhet szóba, ahol a kész alkatrész tömegének csökkentése a tervezési követelmény része.

Az "alacsony sűrűségű" kifejezést a laminátum és az alkatrészek szintjén kell figyelembe venni, nem pedig a végső alkatrész teljesítményének önálló jelzéseként. A kész kompozit gyantát is tartalmaz, súlya függ a szálszerkezettől, a gyantatartalomtól, a laminátum vastagságától, a formázási módtól és az alkatrész geometriájától.

Miért számít az erősítés súlya a kompozit tervezésben?

Amikor egy kompozit alkatrészt kisebb súlyra terveznek át, a megerősítés csak egy része a tervezési számításoknak. A gyártónak azt is figyelembe kell vennie, hogy mennyi anyag szükséges a szükséges merevség, szilárdság és méretstabilitás eléréséhez.

A hasznos összehasonlításnak ezért túl kell tekintenie magán a szénszálas anyagon, és figyelembe kell vennie a kész laminátumot. A szál orientációja, a száltérfogat-frakció, a gyantatartalom, a rétegelrendezés és a kikeményedés körülményei mind befolyásolhatják az alkatrész végső tömegét és mechanikai viselkedését.

A laminátum kialakításától függően a szénszálas kompozitok a következők kombinációját nyújthatják:

· Alacsony szerkezeti súly

· Nagy fajlagos szilárdság

· Magas fajlagos merevség

· Fáradtságállóság

· Méretstabilitás

· Rezgéscsillapítási jellemzők

· Korrózióállóság

Ezek a jellemzők akkor relevánsak, ha a kész alkatrésznek szerkezetileg működőképesnek kell maradnia anélkül, hogy szükségtelen tömeget adna hozzá. A gyakorlati gyártás során a súlycsökkentést nem az anyagnév, hanem a teljes alkatrész kialakítása határozza meg.

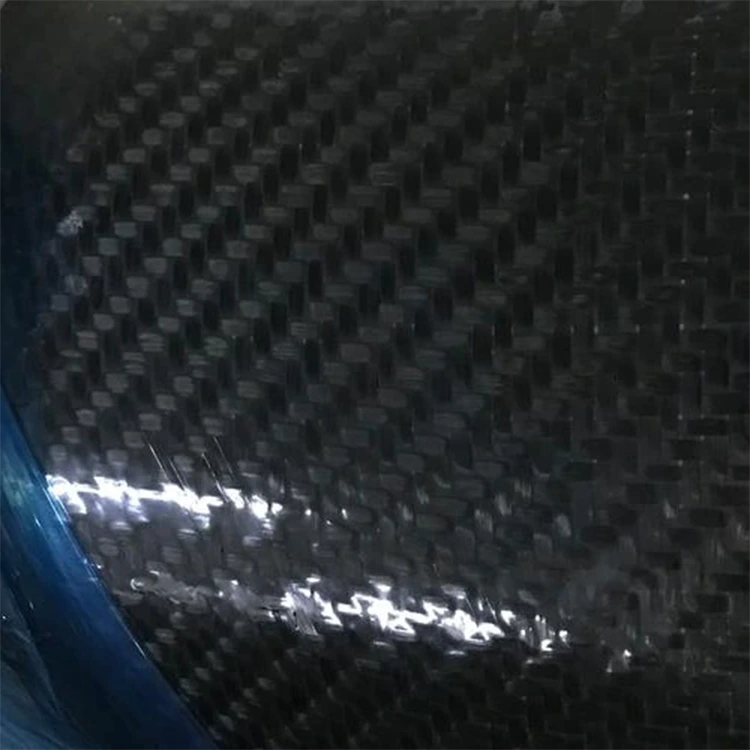

Szövetépítés és laminált tervezés

Az alacsony sűrűség nem jelenti azt, hogy minden alkatrésznek ugyanazt az erősítőszerkezetet kell használnia. A szövet stílusát az alkatrész geometriája, a szükséges kendő, a terhelés iránya és a formázási folyamat szerint kell kiválasztani.

A szállított anyag többféle konstrukcióban is figyelembe vehető, beleértve a sima, twill és más meghatározott stílusokat. Ezek a konstrukciók befolyásolják, hogy az erősítés hogyan kezelhető a fektetés során, és hogyan illeszkedik az alkatrész felületéhez.

Sima konstrukció jöhet szóba, ahol szabályos és stabil szövetszerkezetre van szükség. A sávolyszerkezet alkalmasabb lehet az ívelt vagy összetettebb felületű alkatrészekhez a drapéria tulajdonságai miatt. Ahol az alkatrésznek egyértelműen meghatározott elsődleges terhelési iránya van, akkor egyirányú megerősítés jöhet szóba.

Ezért a szövetszerkezetet a laminált ütemtervvel együtt kell kiválasztani. A könnyű alkatrész továbbra is elegendő megerősítést igényel azokban az irányokban, ahol az alkatrész terhelést hordoz.

Az OEM fejlesztéshez a Yuruis a gyártás előtt megbeszélheti a szükséges szövet stílusát, szélességét, súlyát, vastagságát, gyantatartalmát és feldolgozási feltételeit.

Ahol könnyű prepreg használható

Sportfelszerelések

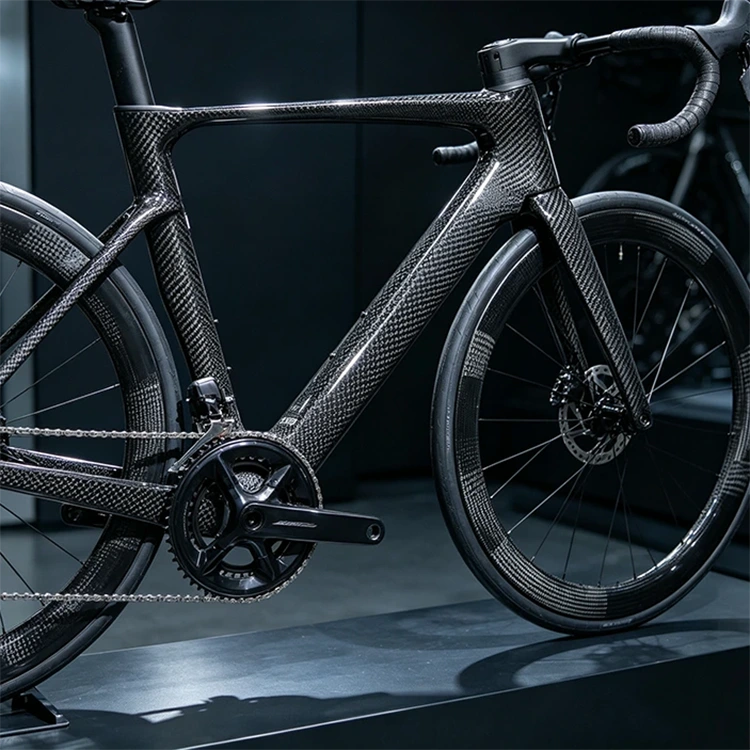

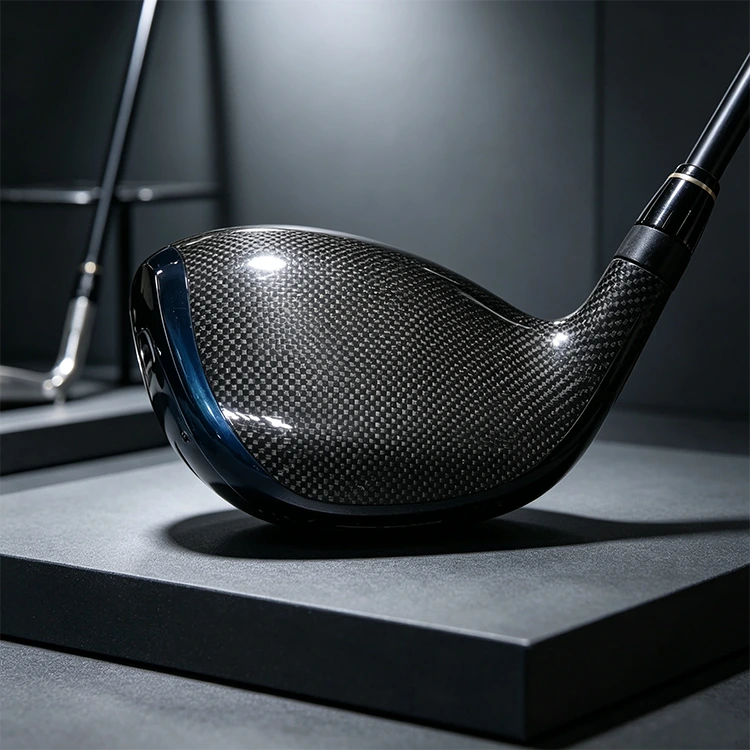

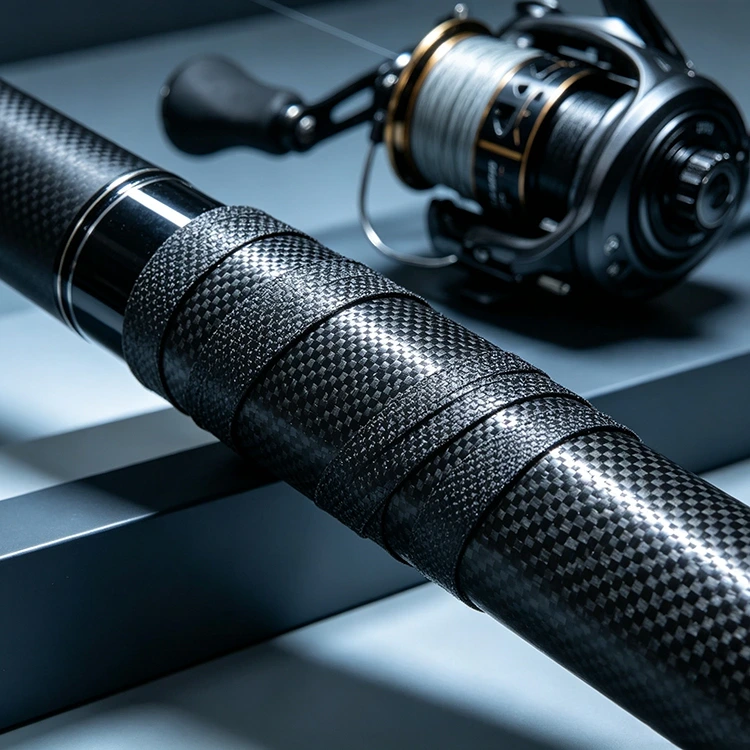

A sporttermékekre gyakran szigorú súly- és méretkövetelmények vonatkoznak. A szénszálas prepreg használható kerékpáralkatrészekhez, golffelszerelésekhez, ütőszerkezetekhez, lapátokhoz és egyéb öntött kompozit alkatrészekhez, ahol a merevséget, a fáradási viselkedést és a teljes tömeget együtt kell figyelembe venni.

Autóipari alkatrészek

Az autógyártók és az alkatrész-beszállítók számára a kompozit anyagok megfontolhatók olyan kiválasztott alkatrészek esetében, amelyeknél az alkatrész tömegének csökkentése a tervezési cél része.

A lehetséges alkalmazások közé tartoznak a könnyű panelek, burkolatok, erősítő alkatrészek és egyéb kompozit alkatrészek. A megfelelő laminátum az alkatrészterheléstől, a szerelési elrendezéstől, a szükséges merevségtől és a gyártási módtól függ.

Ipari berendezések

Az ipari alkalmazások közé tartozhatnak a panelek, házak, konzolok, szerkezeti elemek és egyéb berendezés-alkatrészek, amelyeket többször kell felszerelni, mozgatni vagy alátámasztani. Ezekben az alkalmazásokban az egyes alkatrészek tömegének csökkentése hatással lehet a kezelési és beszerelési követelményekre, valamint a berendezés általános kialakítására.

Elektronika és berendezés házak

Egyes berendezések szerkezetei és házai szénszálas kompozitokat alkalmazhatnak, ahol kis tömeg és méretstabilitás szükséges. Mivel a szénszál elektromosan vezető, az elektromos leválasztás, a földelés és az elektromágneses követelményeket a teljes terméktervezés részeként értékelni kell.

Anyag- és beszerzési információk

A kész komponens köré tervezve

Az alacsony sűrűségű prepreg szénszál akkor válik a legrelevánsabbá, ha a gyártó meghatározta, hol kell ellenőrizni az alkatrész súlyát. Az anyagot nem szabad csak a különböző erősítőszövetek névleges tömegének összehasonlításával kiválasztani.

Például, amikor egy fém tartót kompozit kialakításra cserél, a mérnöki csapatnak figyelembe kell vennie az alkalmazott terhelést, a rögzítési pontokat, a laminátum vastagságát, a szálak orientációját, a szükséges merevséget és a csatlakozási módot. Ezek a tényezők határozzák meg, hogy valójában mennyi megerősítésre van szükség a kész alkatrészben.

Ugyanez az elv vonatkozik a panelekre, burkolatokra, házakra és más könnyűszerkezetekre. Az alacsonyabb anyagtömeg nem eredményez automatikusan könnyebb vagy szerkezetileg egyenértékű alkatrészt, ha további rétegekre vagy vastagságra van szükség.

A Yuruis támogatja a rendelésre történő gyártást és az OEM követelményeket, lehetővé téve az anyagspecifikáció megvitatását az ügyfél alkatrésztervezési és gyártási folyamata szerint.

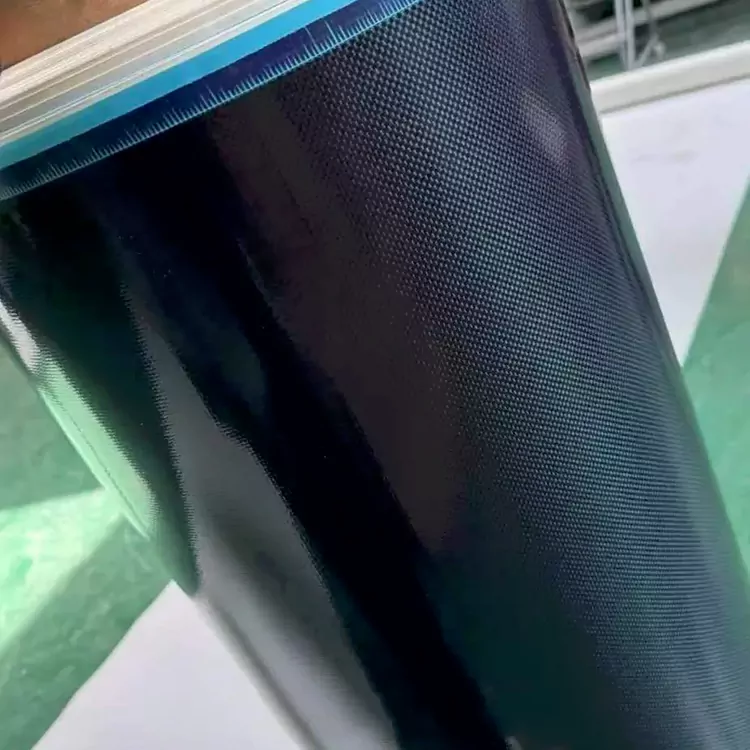

Prepreg tárolás és feldolgozás

Mivel az anyag kikeményedés előtt gyantamátrixot tartalmaz, a prepreg a száraz szénszálas szövettől eltérő tárolási és kezelési gyakorlatot igényel.

A tárolási hőmérséklet, a megengedett tárolási idő és az eltarthatóság a kiválasztott gyantarendszertől függ. Az anyagot az ajánlott tárolási körülmények között kell tartani, és az adott minőséghez mellékelt műszaki utasítások szerint kell kezelni.

A termelésirányításban az első be, első ki készlet rotáció praktikus módja a szükségtelen tárolási idő korlátozásának.

A gyártási rendelés leadása előtt az új alkalmazást fejlesztő ügyfeleknek meg kell erősíteniük a kiválasztott prepreg rendszerhez szükséges kikeményedési ciklust, feldolgozási hőmérsékletet és feldolgozási időtartamot.

GYIK

Miben különbözik az alacsony sűrűségű prepreg szénszál a hagyományos szénszálas szövettől?

A közönséges szénszálas szövetet általában száraz megerősítésként szállítják. Ezt a terméket prepreg formában szállítjuk, a szénszálat már gyantamátrixszal kombinálják. Alkalmazása középpontjában a könnyű kompozit gyártás áll, míg a végső tömeg és tulajdonságok a teljes laminált kiviteltől függenek.

Hogyan befolyásolja az alacsony sűrűség egy kompozit komponens súlyát?

A szénszálas kompozitok viszonylag alacsony sűrűségűek sok hagyományos szerkezeti fémhez képest. A kész alkatrész tömege azonban függ a szükséges laminátum vastagságtól, száltérfogattól, gyantatartalomtól, geometriától és feldolgozási módtól. A kis sűrűségű vasalást ezért a teljes alkatrésztervezés részeként kell értékelni.

Milyen szövetstílusok állnak rendelkezésre?

A mellékelt információk a sima, a twill és az egyéb építési lehetőségeket tartalmazzák. A megfelelő stílus a szükséges burkolattól, a felületi jellemzőktől, a laminátum kialakításától és a gyártási folyamattól függ.

A szélesség, vastagság és méret testreszabható?

Igen. A Yuruis rendelésre történő gyártást biztosít, és megbeszélheti a testreszabott méreteket és az OEM-követelményeket. A végső specifikációkat a vevő gyártóberendezésének és alkatrészterveinek megfelelően kell megerősíteni.

Milyen gyantarendszerek használhatók?

A rendelkezésre álló gyantarendszert meg kell erősíteni az adott prepreg minőséghez. Az epoxi és más gyantarendszerek az alkalmazástól, a kikeményedési feltételektől és a kívánt végső tulajdonságoktól függően jöhetnek szóba.

Mely iparágak használnak általában alacsony sűrűségű szénszálas kompozitokat?

Az anyag sportfelszerelések, autóalkatrészek és ipari kompozitgyártás szempontjából releváns. A kiválasztott elektronikai és berendezési szerkezetek akkor is megfelelőek lehetnek, ha elektromos, termikus és szerkezeti követelményeik kompatibilisek az anyagrendszerrel.

Ez az anyag közvetlenül helyettesítheti az acél alkatrészt?

Nem feltétlenül. A szénszálas kompozitok és az acél eltérő sűrűséggel, merevséggel, szilárdsággal, tönkremeneteli viselkedéssel és csatlakozási jellemzőkkel rendelkeznek. A csere általában az alkatrész geometriájának, a terhelési viszonyoknak, a laminált szerkezetnek és a csatlakozási módnak az áttekintését igényli, ahelyett, hogy az egyik anyagot közvetlenül egy másikkal helyettesítené.
