Szénszálas felületű szőnyeg megerősítő réteghez

A szénszálas felületi szőnyegeket kompozit laminátumokban használják, ha a laminált felület közelében vagy az erősítőrétegek között elosztott szénszálrétegre van szükség. A szénszálas felületi szőnyeg a megerősítő réteghez egy nem szőtt anyag, amely apróra vágott szénszálakból készül. Általában a fő szerkezeti megerősítés mellett használják, az anyagspecifikációt a laminált konstrukciónak, a gyantarendszernek és az öntési eljárásnak megfelelően választják ki.

Laminált helyzet

A kompozit laminátum tartalmazhat szénszövetet, egyirányú szálat, üvegszálat, maganyagot és gyantát különböző kombinációkban. Minden rétegnek meghatározott pozíciója és funkciója van.

Az egyszerűsített konstrukció a következőképpen rendezhető:

Felület / Gyanta réteg
↓
Szénszálas felületű szőnyeg
↓
Elsődleges szén- vagy üvegszál-erősítés
↓
Core or Additional Laminate Layers

Ez a sorozat csak egy példa. A tényleges pozíciót az alkatrész tervezése és gyártási folyamata határozza meg. A szőnyeget általában nem használják a fő teherhordó megerősítés helyett.

Anyagszerkezet

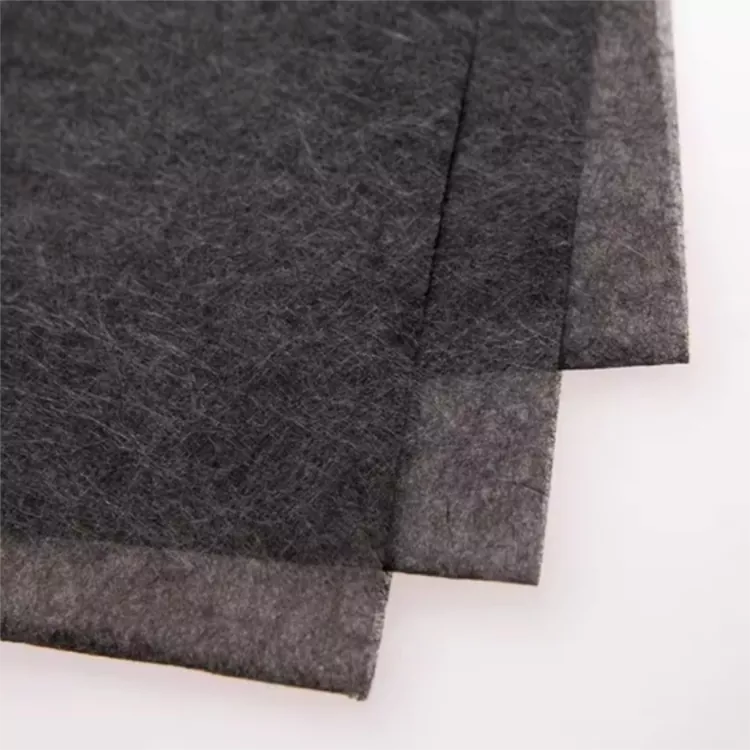

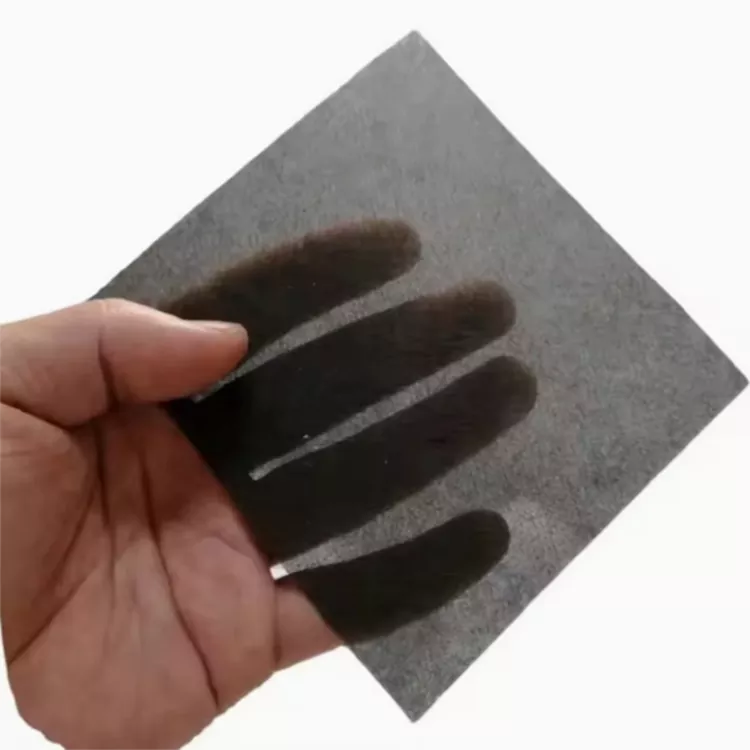

Az anyag aprított szénszálakból áll, amelyek nem szőtt szőnyeg szerkezetbe vannak osztva. A szőtt szénszövettel ellentétben a szálak nem követik a rögzített lánc- és vetülék-elrendezést.

Ez a szerkezet lehetővé teszi, hogy a szőnyeg lefedjen egy felületet anélkül, hogy egy másik meghatározott szálirányt hozna létre. A terület súlyától, vastagságától és geometriájától függően alkalmazkodhat a fröccsöntött alkatrész ívelt szakaszaihoz is.

Az anyag szolgálhat felületi rétegként, másodlagos erősítőrétegként vagy szénszálas rétegként egy több anyagból álló laminátumon belül. A kész alkatrészhez való hozzájárulását a hozzáadott szénszál mennyisége, a laminátumban elfoglalt helyzete és a környező erősítés határozza meg.

Felületi szőnyeg és szerkezeti megerősítés

A két anyagot nem szabad azonos alapon kiválasztani. A szerkezeti megerősítést általában a terhelés, a szálirány és a szükséges mechanikai tulajdonságok alapján határozzák meg. A felületi szőnyeg jobban foglalkozik az elosztott szálfedettséggel, a laminált szerkezettel és a helyi felületi követelményekkel.

A szőnyeg súlyának kiválasztása

A felületi tömeg az egyik fő paraméter a szénszálas szőnyeg meghatározásakor. Könnyebb anyag használható ott, ahol csak vékony elosztott rétegre van szükség, míg a nehezebb specifikáció több szénszálat ad a laminátumhoz.

A súlyt a vastagsággal és a gyantafelvétellel együtt kell figyelembe venni. A szükséges specifikáció a szőnyeg helyzetével, az erősítőrétegek számával és a kész alkatrész célvastagságával is változik.

A Yuruis több területsúly-specifikációt kínál egy rögzített súly helyett. Az ügyfelek megadhatnak egy meglévő specifikációt, laminált rajzot vagy mintát, ha egy adott súlyt kell egyeztetni.

A gyakorlati kiválasztási sorrend a következő:

Területi tömeg → Vastagság → Gyantatartalom → Laminált felület → Kész alkatrész igény

Anyagspecifikáció

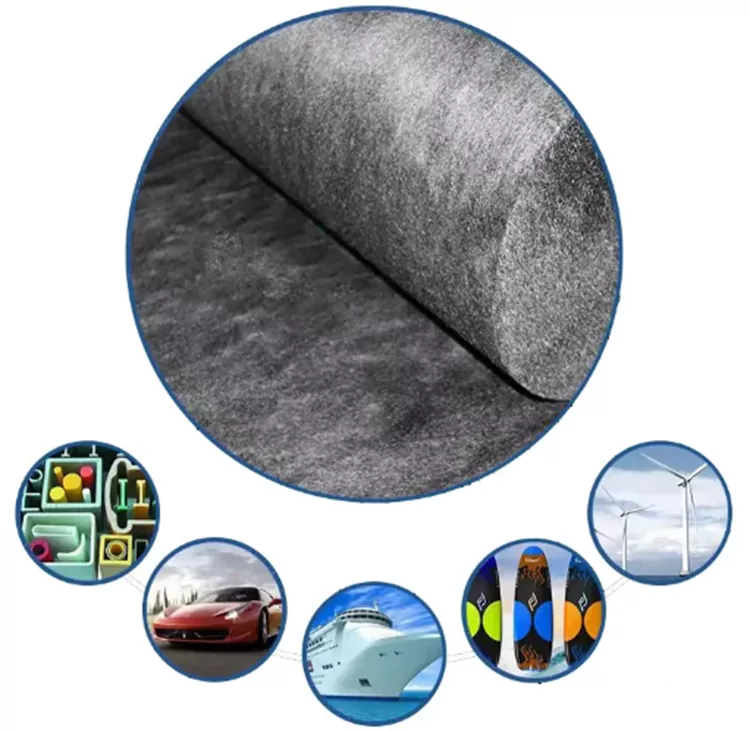

Tipikus alkalmazások

Az anyagot olyan kompozit alkatrészekhez szánják, amelyek elosztott szénszálas réteget tartalmaznak. A tényleges konstrukció az alkatrész geometriájától, a megerősítési rendszertől és a gyártási módtól függően változik.

Autóipari alkatrészek

Beépíthető kiválasztott panelekbe, burkolatokba, házakba és belső kompozit alkatrészekbe, ahol szénszálas réteget tartalmaz a laminátum.

Ipari kompozit alkatrészek

Az ipari fröccsöntött alkatrészek kombinálhatják a szőnyeget szőtt, egyirányú vagy egyéb erősítő anyagokkal, hogy többrétegű laminátumot készítsenek.

CFRP Panels and Shells

A panelek, burkolatok és héj típusú szerkezetek esetében a nem szőtt elrendezés elosztott szénszálas fedést biztosít anélkül, hogy rögzített szövött szálirányt adna hozzá.

FRP és CFRP termékek

A szőnyeg beépíthető laminált FRP vagy CFRP szerkezetekbe, ahol az anyagigények aprított szénszálat írnak elő az egyik erősítőrétegként.

Sportfelszerelések

Egyes könnyűsúlyú kompozit sportszerek többrétegű laminátumba vágott szénszálat is tartalmazhatnak. A szükséges anyagsúly és konstrukció a kész alkatrésztől függ.

Gyanta és formázás

A gyantarendszer és a fröccsöntési módszer befolyásolja, hogy az aprított szálak hogyan épülnek be a laminátumba. Az anyag meghatározásakor figyelembe kell venni a gyanta viszkozitását, a nedvesedést, a kikeményedési körülményeket és a végső laminátum vastagságot.

A szőnyeg epoxi- és egyéb gyantarendszerekkel értékelhető. A kompatibilitást a tényleges gyantaösszetétellel kell összevetni, nem pedig kizárólag a szálanyagból feltételezni.

Vákuumos infúzió esetén az anyagot az infúziós beállítással, a gyantaáramlással és a teljes laminálási sorrenddel együtt kell figyelembe venni. A szokásos gyártás előtt mintapróbával ellenőrizhető a nedvesség, a kezelés és a konszolidáció.

Yuruis ellátás és testreszabás

A Yuruis 2017 óta szállít szálas kompozit anyagokat. Termékpalettája szénszálas anyagokat, E-üveg rovingot, üvegszálas szőnyegeket és FRP termékeket tartalmaz.

A Taizhou, Jiangsu-i művelet formázó-, vágó- és vizsgálóberendezéseket foglal magában, amelyek kompozitanyag-gyártási kapacitása évi 2 millió m².

Az új specifikációhoz az ügyfelek rajzot, mintát, meglévő anyagspecifikációt, célsúlyt vagy szükséges méreteket adhatnak meg. Ez az információ felhasználható az anyagkonfiguráció és a szállítási formátum meghatározására.

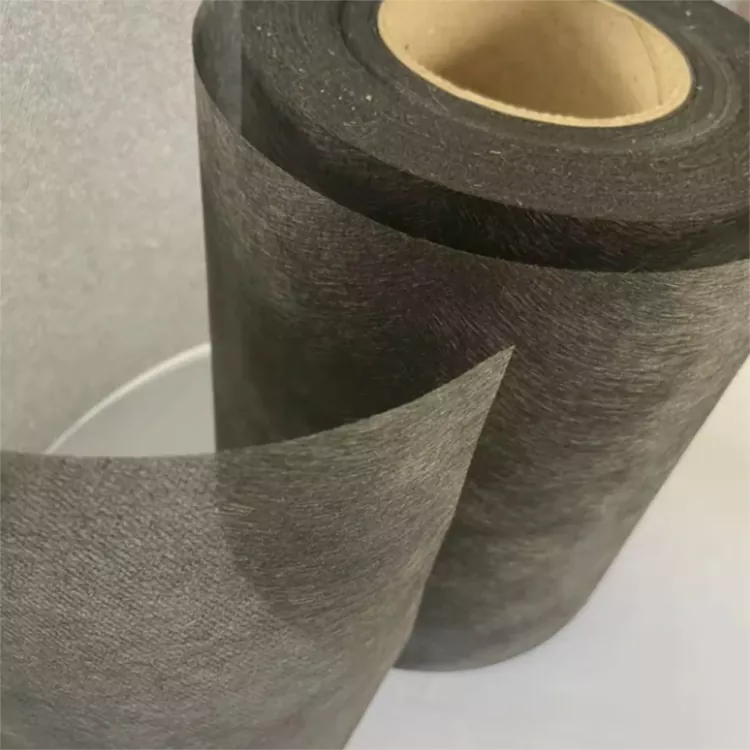

A megerősítő réteghez készült szénszálas felületi szőnyeg esetében a szabványos szélesség 1 m és 1,25 m. A szélesség, vastagság, hosszúság és méretek is megbeszélhetők az egyedi gyártáshoz.

Gyakran Ismételt Kérdések

Mi az a szénszálas felületi szőnyeg?

Apróra vágott szénszálakból készült, nem szőtt szőnyeg. A kompozit laminátumban elosztott szénszálas réteget képezhet a felület közelében vagy más erősítőrétegek között.

Ez helyettesíti a szőtt szénszálas anyagot?

Nem. A két anyag szerkezete eltérő. A szőtt szénszövet meghatározott szálirányokat biztosít, míg a vágott szálas szőnyeg elosztottabb elrendezést biztosít, és általában kiegészítő rétegként használják.

Milyen súlyok kaphatók?

Több területsúly is elérhető. A kiválasztás a szükséges szénszál-tartalomtól, a laminált anyag helyzetétől, a célvastagságtól és a kész alkatrész követelményeitől függ.

A szélesség és a vastagság testreszabható?

Igen. A szabványos szélesség 1 m és 1,25 m. A testreszabott szélesség, vastagság, hosszúság és méretek a gyártási igényeknek megfelelően megbeszélhetők.

Használható epoxigyantával?

Igen, epoxi- és más gyantarendszerekkel is kiértékelhető. A gyanta kompatibilitást és a kinedvesedést a tényleges összetétellel végzett teszteléssel kell megerősíteni.

Alkalmas vákuum infúzióra?

Vákuumos infúzióra értékelhető. Az eredmény a gyanta viszkozitásától, az infúzió beállításától, a laminálás sorrendjétől és a kívánt kész vastagságtól függ.

Követheti az ívelt felületeket?

A nem szőtt, vágott szál szerkezete alkalmazkodik az ívelt formált felületekhez. A tényleges kezelés az anyag súlyától, vastagságától és az alkatrész geometriájától függ.

Kérhetek mintát tömeges gyártás előtt?

Igen. A mintakövetelmények a tervezett alkalmazás, a méretek, az anyagspecifikáció és a feldolgozási mód alapján vitathatók meg.
