60g szénszálas felületű fátyol

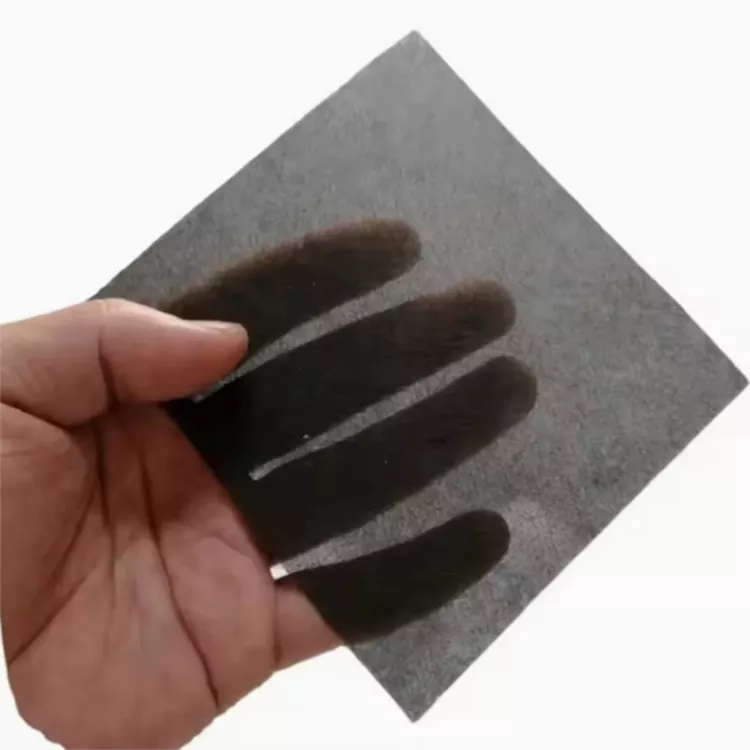

A 60g-os szénszálas felületi fátyol egy nem szőtt felületi anyag, amely apróra vágott poliakrilnitril alapú szénszálból készül. Négyzetméterenként 60 g névleges tömegével elsősorban felületi vagy másodlagos rétegként használják kompozit laminátumokban, nem pedig elsődleges szerkezeti megerősítésként. A vágott szálas szerkezet rugalmas lapformátumot biztosít kompozit felületek lefedéséhez és ívelt vagy szabálytalan kontúrok követéséhez.

Felületi réteg funkció

A szénszálas felületi fátyol fő célja egy szálréteg kialakítása a kompozit laminátum felületéhez közel. Lefedheti az alatta lévő megerősítést, és csökkentheti a szövetmintázat vizuális hatását a formázás után. Funkciója ezért eltér a szőtt vagy egyirányú szénszál-erősítésétől, amelyet általában a szerkezeti terhelés átvitelére választanak ki.

A szálak egy nem szőtt szerkezeten keresztül vannak elosztva, nem pedig rögzített lánc- és vetülékirányban. Ez a konstrukció lehetővé teszi, hogy az anyag alkalmazkodjon a sarkokhoz, átmenetekhez, nyílásokhoz és más szabálytalan helyekhez, ahol a szövött szövet tájolásának megőrzése további vágást vagy illesztést igényelhet.

A 60g jelölés az egységnyi területre jutó névleges tömegre vonatkozik. Nem szabad a kész kompozit szakítószilárdságának, elektromos vezetőképességének vagy mechanikai teljesítményének közvetlen méréseként kezelni. Ezeket a tulajdonságokat a teljes laminált kialakítás határozza meg, beleértve az erősítés típusát, a gyantatartalmat, a száleloszlást, a feldolgozási módot és a kikeményedési feltételeket.

Feldolgozás és kompozit integráció

A kompozit fröccsöntés során a fátyolnak kellően impregnálnia kell a kiválasztott gyantával, és integrálva kell maradnia a környező laminátummal. A gyanta viszkozitása, a felhordási módszer, a nyomás, a hőmérséklet és a kikeményedés körülményei mind befolyásolhatják a nedvesedést és a végső felületi szerkezetet.

A 60 g-os szénszálas felületi fátyol a gyantarendszertől és a laminált konstrukciótól függően beépíthető olyan folyamatokba, mint a kézi felrakás és a vákuummal segített fröccsöntés. Általában a külső felület közelében vagy a laminátumon belül más meghatározott helyen helyezik el, ahelyett, hogy fő szerkezeti megerősítésként használnák.

A vágott szálas szerkezet akkor is hasznos, ha a laminátum ívelt vagy szabálytalan szakaszokat tartalmaz. A rögzített textilirány megtartása helyett a felületi anyag a kontúrok és átmenetek köré illeszthető, kevésbé törődve a lánc- és vetülékvonal-igazítással.

Pályázatok és kiválasztás

A 60g-os szénszálas felületi fátyol olyan kompozit szerkezetekhez alkalmas, ahol nem szőtt szénszálas felületi rétegre van szükség. A tipikus alkalmazások közé tartoznak a CFRP alkatrészek, az FRP csövek és tartályok, az ipari kompozit berendezések, az elektronikai házak, valamint a kiválasztott autóipari vagy sportkompozit alkatrészek.

Elektronikus és elektromos alkatrészek esetében a szénszál egy vezetőképes kompozit réteg részét képezheti. Az árnyékolás hatékonysága és az elektromos folytonosság azonban a teljes alkatrész-kialakítástól függ, beleértve a szál folytonosságát, a gyantatartalmat, a földelést, a csatlakozásokat, a nyílásokat és az általános geometriát. A fátylat ezért a többi laminált anyaggal együtt kell értékelni, nem pedig független árnyékolási specifikációként.

Az anyag kiválasztásánál figyelembe kell venni a laminátumon belüli kívánt pozíciót, a szükséges felületi fedést, a gyantával való kompatibilitást és az öntési folyamatot. Ha a fátylat szőtt, varrott vagy egyirányú megerősítéssel kombinálják, a teljes laminálási sorrendet is figyelembe kell venni a gyártás előtt.

Specifikáció és szállítás

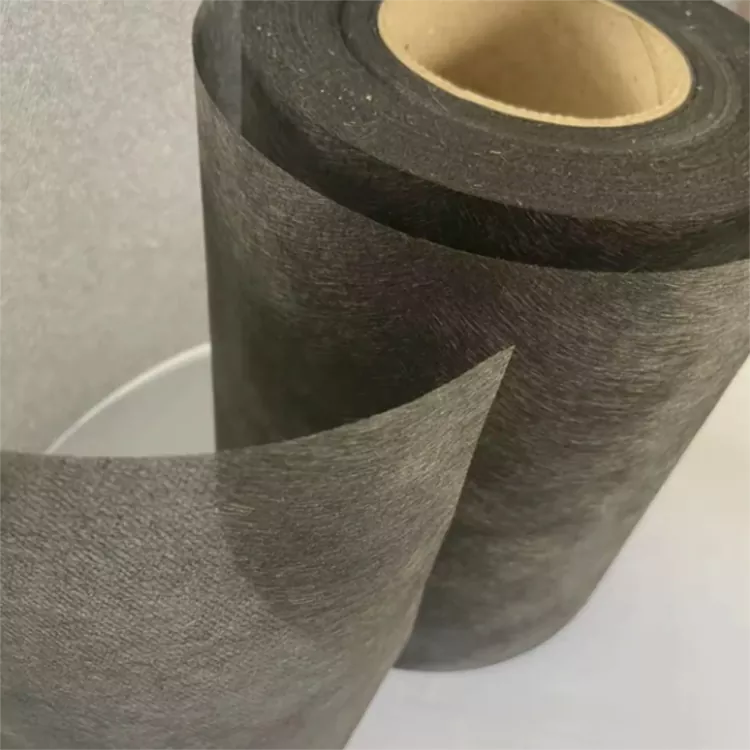

Az anyagot szabványos szélességben szállítjuk, testreszabott vastagsággal, méretekkel és hosszúsággal a különböző kompozit gyártási követelményekhez. A specifikáció kiválasztása a laminált konstrukció, a vágási követelmények, a fröccsöntő berendezések és a felületi réteg tervezett helyzete alapján történhet.

Gyártással kapcsolatos kérdések esetén hasznos információk között szerepel a szükséges szélesség és hosszúság, vastagság, laminált szerkezet, gyantarendszer, öntési eljárás és tervezett alkalmazás. Ezek a részletek gyakorlati alapot adnak az anyagkompatibilitás megerősítéséhez és annak meghatározásához, hogy szükség van-e testreszabott specifikációra.

Gyakran Ismételt Kérdések

Mire használható a 60 g-os szénszálas felületi fátyol?

Főleg nem szőtt felületként vagy másodlagos szénszálas rétegként használják kompozit laminátumokban. Az anyag szálfedést biztosít a laminált felület közelében, és alkalmazkodik az ívelt vagy szabálytalan területekhez.

A 60g az anyag szilárdságát jelzi?

Nem. A 60g érték a névleges területsúlyt jelöli. A kész kompozit mechanikai tulajdonságai a teljes erősítőrendszertől, a gyanta összetételétől, a száltartalomtól, a laminátum szerkezetétől és a feldolgozás körülményeitől függenek.

A felületi fátyol helyettesítheti a szerkezeti szénszálas szövetet?

Általában különböző funkciókat látnak el. A vágott szálú fátylat elsősorban felületi vagy másodlagos rétegként használják, míg a szövött és egyirányú szénszálas anyagokat általában akkor választják ki, amikor irányított szerkezeti megerősítésre van szükség.

Alkalmas ívelt kompozit alkatrészekhez?

Igen. Nem szőtt szerkezete lehetővé teszi az anyagnak, hogy kövesse az ívelt felületeket, sarkokat, átmeneteket és szabálytalan kontúrokat anélkül, hogy megtartaná a rögzített lánc- és vetülékirányt.

Testreszabható a specifikáció?

Igen. A szélesség, vastagság, méretek és hosszúság a gyártási követelményeknek és a laminált kialakításnak megfelelően testreszabható.
