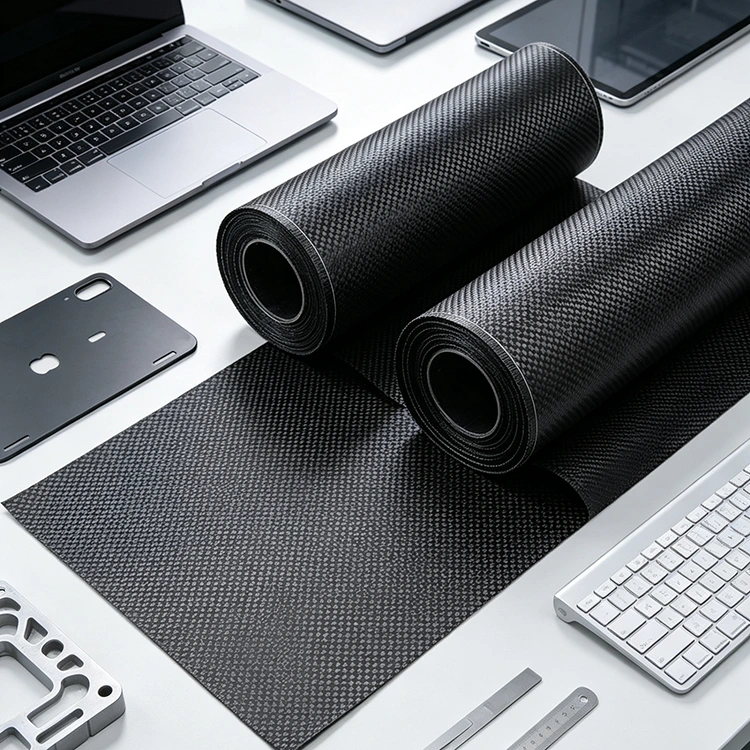

Sima szövésű szénszálas szövet

A Plain Weave Carbon Fiber Fabric a lánc- és vetülékfonalak egyszerű aláfonását alkalmazza, hogy szabályos szövésű szerkezetet hozzon létre. Az ismétlődő keresztezési pontok stabil felületet biztosítanak a szövetnek, amely viszonylag könnyen azonosítható, vágható és pozícionálható a kompozit felrakás során. A lánc- és vetülékirányok vizuálisan is egyértelműek, ami segít a gyártási csapatoknak megőrizni a tervezett tájolást több réteg elkészítésekor.

Kompozit gyártásnál ez a szabályos szerkezet akkor hasznos, ha az anyagot következetesen kell mozgatni egyik alkatrészről a másikra. Az anyag tömegét, szénszálas minőségét, fonalszámát, szélességét és a gyantakompatibilitást továbbra is külön kell megadni, mert a szövési minta önmagában nem határozza meg a kész laminátum mechanikai tulajdonságait.

Hogyan befolyásolja a sima szövés az anyagok kezelését

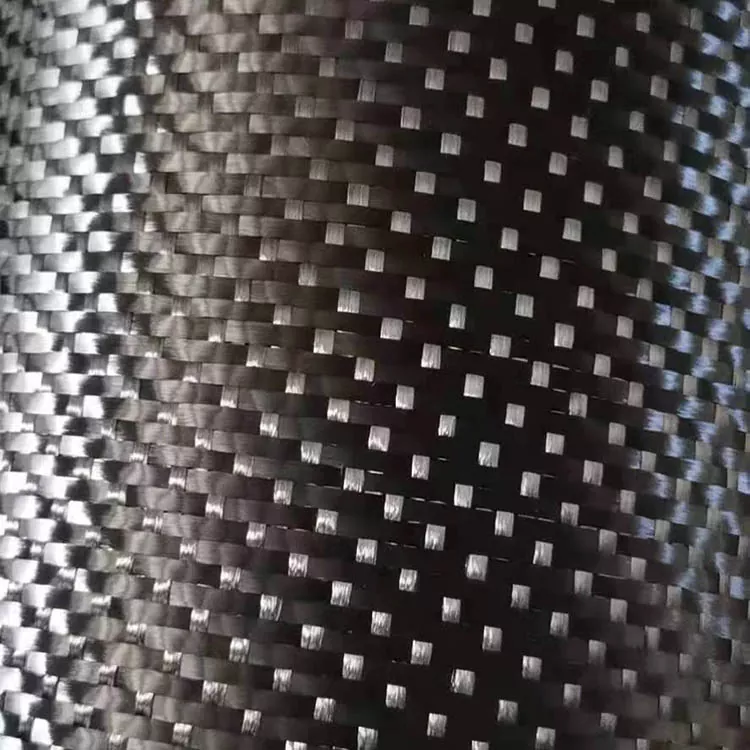

A sima szövésben minden láncfonal az egymást követő vetülékfonalak felett és alatt halad át. Ez viszonylag stabil szövetszerkezetet hoz létre, szabályos rácsszerű megjelenéssel.

A vágás és a felrakás során az áttekinthető lánc- és vetülékirányok megkönnyítik annak ellenőrzését, hogy a laminált rajz szerint került-e fel a réteg. Ez különösen akkor hasznos, ha több réteget vágnak le ugyanabból a tekercsből, és minden rétegnek meg kell tartania az egyenletes orientációt.

Ugyanennek a konstrukciónak vannak korlátai is. Mivel a fonalak gyakran összefonódnak, a szövet nem laza vagy nagyon drapálható megerősítésként viselkedik. Szűk sugarak, mély kontúrok vagy összetett háromdimenziós formák esetén a tényleges anyagot a gyártás előtt az alkatrész geometriájához kell viszonyítani.

Emiatt a szövet kiválasztásánál figyelembe kell venni mind az erősítés követelményét, mind az anyag vágásának, elhelyezésének és kialakításának módját a gyártás során.

Weave szerkezet és laminált tervezés

A szövött szénszálas szövet lánc- és vetülékirányban egyaránt erősítést biztosít. Ez különbözik az egyirányú erősítéstől, ahol a folytonos szálak nagy része egy főirány mentén koncentrálódik.

A laminált kompozit esetében a szövött szövet ezért kiegyensúlyozott erősítőelrendezést biztosíthat az egyes rétegeken belül. Az alkatrész végső szálorientációját azonban továbbra is a teljes laminált ütemezés határozza meg, beleértve a réteg irányát, a rétegek számát, a szövet súlyát és az alkatrész geometriáját.

A szövést nem szabad az erősség közvetlen jelzéseként kezelni. Két azonos szövésű szövet különböző kompozit tulajdonságokat produkálhat, ha a szénszál minősége, felületi súlya, gyantarendszere vagy száltérfogat-hányada eltérő.

A szövet kiválasztása különböző geometriákhoz

A szövött erősítés alkalmassága részben a kész alkatrész alakjától függ. A lapos panelek és az enyhe ívű alkatrészek általában könnyebben fedhetők le, mivel a szövetnek nem kell alkalmazkodnia a felületi irány nagy változásaihoz.

Az összetettebb formák nagyobb figyelmet igényelnek a kendőzéshez. Ha a szövetet szűk sugarú körbe kényszerítik, a lánc és a vetülék egymáshoz képest elmozdulhat, helyi torzulást vagy ráncokat okozva. Ezek a hatások befolyásolhatják mind a felület megjelenését, mind a laminátum állagát.

Egy új alkatrész esetében egy kis formázási próba segíthet meghatározni, hogy a kiválasztott szövet súlya és szerkezete túlzott torzulás nélkül követi-e a formát. A vágási mintát, a réteg orientációját és a felrakás sorrendjét együtt kell figyelembe venni, nem pedig a szövetet a gyártási folyamattól elkülönítve értékelni.

Lapos és finoman ívelt részek

A szokásos szövött szerkezeteket gyakran könnyebb elhelyezni lapos paneleken, burkolatokon, lemezeken és mérsékelt görbületű alkatrészeken. A látható rácsminta viszonylag egyszerűvé teszi a szomszédos rétegek tájolásának ellenőrzését is a felrakás során.

Összetett formák

Mélyebb kontúrok vagy szűkebb sugarak esetén a terítés és a nyírási viselkedés fontosabbá válik. Az anyagot a tényleges vagy reprezentatív formán kell tesztelni, különösen akkor, ha a kész felület látható marad.

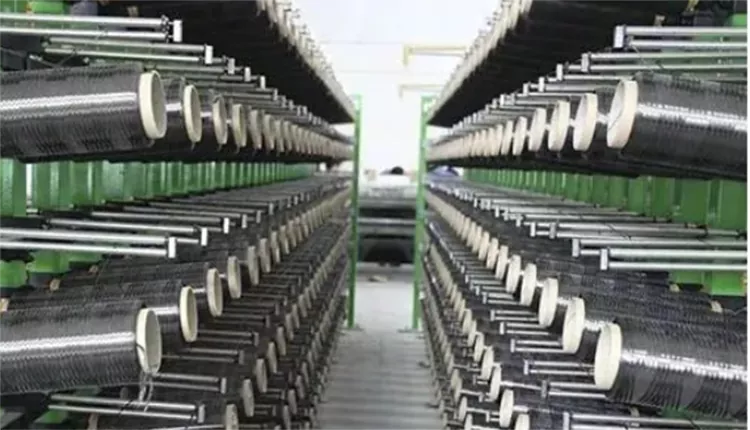

Amit Yuruis szállíthat

A szövet specifikációja a kompozit gyártási folyamat követelményei alapján határozható meg. A tipikus megerősítendő elemek a következők:

· Sima szövésű konstrukció

· Szénszálas minőségű

· Területi súly / GSM

· Szövet szélessége

· Tekercs hossza

· Vastagság

· Felületi követelmények

· Gyanta kompatibilitás

· Szánt formázási folyamat

Amikor az anyagot kicserélik vagy egy meglévő gyártási specifikációhoz igazítják, az aktuális szövet adatlap, minta vagy ismert GSM megadása segíthet a szükséges konstrukció pontosabb meghatározásában.

Tipikus sima szövés specifikáció

A vágástól a laminálásig

A gyanta bevezetése előtt a szövet általában több előkészítési lépésen megy keresztül. A szükséges méreteket megjelöljük és levágjuk, majd az egyes rétegeket a laminált kivitelnek megfelelően pozícionáljuk.

Többrétegű alkatrészek esetén előfordulhat, hogy a gyártócsapatnak módosítania kell az egymást követő rétegek tájolását, hogy elérje a szükséges megerősítési elrendezést. Mivel a lánc- és vetülékirány könnyen megkülönböztethető egy sima szövésű szövetben, a tájolás a felrakás során ellenőrizhető anélkül, hogy csak a vágási nyomokra hagyatkozna.

A kezelés során kerülni kell a szükségtelen nyújtást. A túlzott feszítés vagy ismétlődő mozgás megváltoztathatja a fonal helyi elrendezését, ami a formázás után láthatóvá válhat. A szükséges kezelés mértéke az anyag súlyától, a szövés tömítettségétől és az alkatrészek geometriájától is függ.

Alkalmazások a kompozit gyártásban

A sima szövésű szénszálas szövet öntött kompozit alkatrészekben használható, ahol a szokásos szövött megerősítés kompatibilis az alkatrész tervezésével és gyártási folyamatával.

Autóipari alkalmazásokban használható belső kárpitozáshoz, panelekhez, burkolatokhoz és kiválasztott szerkezeti vagy félszerkezeti kompozit alkatrészekhez. A szükséges szövetszerkezet az alkatrész geometriától és a laminált specifikációtól függ.

Kerékpárok és sportfelszerelések esetében a szőtt szénszálas erősítés beépíthető a fröccsöntött laminátumokba, ahol a szükséges szálirányt és vastagságot az alkatrész kialakítása határozza meg.

Az elektronikai és ipari berendezésekben a szénszálas szövet házakban, panelekben és más kompozit szerkezetekben használható. Mivel a szénszál elektromosan vezető, az elektromos szigetelési, földelési és elektromágneses követelményeket figyelembe kell venni, ha az anyagot elektronikus szerelvények közelében használják.

A megfelelő szövetspecifikációt ezért a kész komponensből kell meghatározni, nem pedig a szövés mintájából.

Felület megjelenése és feldolgozása

Ha a szőtt szénszál látható marad a fröccsöntés után, a végső megjelenés nem a száraz szövetmintától függ. A gyantaeloszlás, a szálkiegyenlítés, a tömörítés, a penészfelület állapota és a befejező kezelés egyaránt befolyásolhatja a kikeményedett rész megjelenését.

A látható felületeknél a szövetet egyenletesen kell elhelyezni, és védeni kell a szükségtelen elmozdulástól a felhelyezés során. Előfordulhat, hogy a szomszédos darabokat is össze kell igazítani, hogy a szövött minta ne változzon észrevehetően az alkatrész egyik szakaszáról a másikra.

Ha az alkatrész átlátszó bevonatot vagy más felületkezelést kap, a bevonatrendszernek kompatibilisnek kell lennie a kikeményedett kompozittal és a tervezett használati környezettel. Az egységes szárazanyag megjelenés önmagában nem garantálja az azonos megjelenést a formázás után.

GYIK

Mi az a sima szövésű szénszálas szövet?

Ez egy szövött szénszál-erősítés, amelyben a lánc- és vetülékfonalak ismételten át- és egymás alatt haladnak át. Ez szabályos szövetszerkezetet hoz létre, egyértelműen azonosítható szálirányokkal.

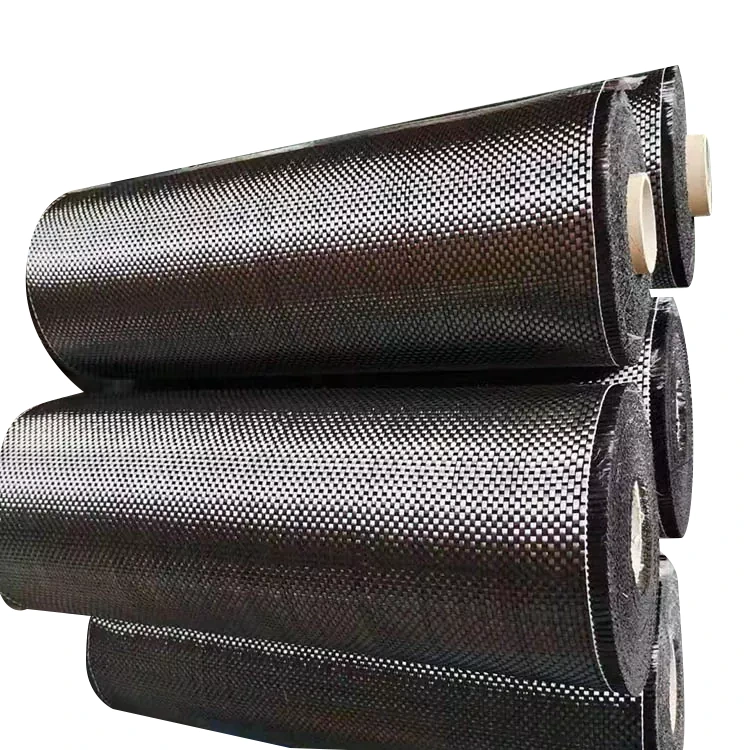

Hogyan néz ki a sima szövésű szénszál?

A lánc és a vetülék egy ismétlődő over-under mintát alkot, amely szabályos rácsszerű megjelenést hoz létre. Vizuálisan különbözik a twill anyagtól, amelynek jellegzetes átlós mintája van.

Alkalmas a sima szövés látható szénszálas részekhez?

Igen. A szabályos szövés egy kompozit komponens látható felületének részét képezheti. A végső megjelenés a gyantaeloszlástól, a megszilárdulástól, a forma állapotától és a felületkezeléstől is függ.

Használható a sima szövés ívelt formákon?

Igen ám, de az alkalmasság a forma görbületétől, sugarától és térbeli geometriájától függ. Összetett formák esetén a formázási próba segíthet azonosítani az esetleges gyűrődést, fonaltorzulást vagy nehézséget a felrakás során.

A sima szövés határozza meg a kompozit szilárdságát?

Nem. A kész kompozit tulajdonságai a szénszál minőségétől, a szövet tömegétől, a gyantarendszertől, a száltérfogat arányától, a réteg orientációjától, a laminátum vastagságától és a kikeményedési vagy formázási körülményektől függenek. A szövés csak egy része az anyagspecifikációnak.

Testreszabható a szövet súlya és szélessége?

Igen. Súly, szélesség, tekercshossz és egyéb specifikációk a gyártási igény szerint határozhatók meg. Árajánlatkéréskor meg kell adni a kívánt szénszál minőséget és a tervezett formázási eljárást is.

Milyen információkat kell megadni az árajánlathoz?

A hasznos információk közé tartozik a szükséges GSM, a szénszálas minőség, a szövés szerkezete, a szélesség, a tekercs hossza, a mennyiség, az alkalmazás és a formázási folyamat. Egy meglévő szövetspecifikáció vagy minta akkor is segíthet, ha az anyagnak meg kell felelnie egy meghatározott gyártási folyamatnak.

Értékelhető-e a minta tömeges gyártás előtt?

A minta értékelését akkor lehet megszervezni, ha egy adott kompozit gyártási folyamat során ellenőrizni kell a szövet burkolatát, gyantakompatibilitását, felületi megjelenését vagy feldolgozási viselkedését.

A sima szövés erősebb, mint a sávolyfonás?

Egyik szövés sem tekinthető eredendően erősebbnek pusztán a szövési minta alapján. A kész laminátum mechanikai tulajdonságait befolyásolja a szál típusa, a szövet tömege, a gyantarendszer, a szálak orientációja, a laminátum felépítése és a feldolgozás körülményei.
