Egyirányú szénszálas szövet

Ebben a specifikációban az egyirányú szénszálas szövet Jacquard szőtt szerkezetben kerül forgalomba. A szövési folyamat szabályozza a szénszálas fonalak elrendezését, hogy meghatározott szövetszerkezetet és felületi mintát hozzon létre. A szokásos sima vagy twill szövetektől eltérően a jacquard szövés lehetővé teszi a fonal elrendezésének variálását, hogy különböző látható mintákat kapjunk.

Kompozit gyártás esetén a szövetminta csak egy része az anyagspecifikációnak. A szénszál minősége, a szövet súlya, a fonal elrendezése, a gyantarendszer, a laminátum vastagsága és a formázási körülmények nagyobb hatással vannak a kész kompozit tulajdonságaira. Ezért a jacquard konstrukció akkor a leglényegesebb, ha az anyagválasztás során mind a szövetszerkezetet, mind a látható felületet figyelembe kell venni.

Miben más a jacquard szénszálas szövet

A sima és twill szénszálas szövetek viszonylag szabályos átlapolási mintákat használnak. A jacquard szövésnél ellenőrzött fonalválasztást alkalmaznak a szövés során, lehetővé téve, hogy a szövet bizonyos területei különböző mintaelrendezéseket kövessenek.

This changes the appearance of the woven surface without making the weave itself a substitute for structural design. Ha a szövetet teherbíró laminátumban használják, akkor a szükséges szálminőséget, szövetsúlyt, gyantarendszert és laminált szerkezetet az összetevők követelményeinek megfelelően kell meghatározni.

A látható kompozit részek esetében a szövött minta szabadon maradhat az öntés után, és a kész felület részévé válhat. Ez relevánssá teszi a konstrukciót az olyan alkatrészek esetében, mint az autókárpit, a sporttermékek, a felszerelések házai és az egyedi kompozit alkatrészek.

A formázás utáni tényleges megjelenés a gyantaeloszlástól, a konszolidációtól, a forma állapotától és a felületkezeléstől is függ. A száraz szöveten látható mintát ezért nem szabad a formált végleges megjelenés garanciájaként kezelni.

Jacquard, Plain és Twill Weave

Ezek a szövetszerkezetek elsősorban a fonalak elrendezésében és az ebből eredő felületi mintázatban térnek el egymástól. A megfelelő választás a szövet kívánt viselkedésétől, az alkatrészek geometriájától és a kész megjelenéstől függ.

A táblázat a tipikus vizuális és alkalmazási különbségeket írja le, nem pedig egy mechanikus rangsort. A jacquard szövet nem automatikusan erősebb vagy merevebb, mint a sima vagy twill szövet. A kompozit végső tulajdonságai a teljes anyagrendszertől és a laminált kiviteltől függenek.

Szövet kiválasztása kompozit részhez

A szövetet az alkatrész alapvető követelményeinek megállapítása után kell kiválasztani. A fontos szempontok közé tartozik a szükséges szövetsúly, szélesség, felületi mintázat, kendő, laminált vastagság és formázási módszer.

Lapos vagy viszonylag egyszerű alkatrészhez elegendő lehet egy szabályos szövött szerkezet. Bonyolultabb felületekhez olyan szövetszerkezetre lehet szükség, amely túlzott torzulás nélkül képes követni a penészt. Ha a szénszál látható marad, a vágás és a felrakás során is figyelembe kell venni a kívánt mintát.

A merevítés tájolása külön tervezési szempont marad. A szövött felületi mintázat önmagában nem határozza meg a kompozit elsődleges szerkezeti terhelési irányát. A meghatározott irányterhelésű alkatrészeknél a laminátumot a kívánt szálirány és rétegelrendezés köré kell megtervezni.

Látható felületi követelmények

Amikor a szénszálas szövet látható marad, fontossá válik a szomszédos darabok közötti összhang. A vágás iránya, a textília feszessége és a felrakás közbeni kezelés befolyásolhatja a minta igazítását, különösen az ívelt felületeken.

A forma felülete és a gyantarendszer is befolyásolja a kikeményedés utáni megjelenést. Az egységes szárazanyag-mintázat akkor is eltérő vizuális eredményt eredményezhet, ha a gyanta áramlását, megszilárdítását vagy felületkezelését nem szabályozzák következetesen.

Szerkezeti követelmények

A szerkezeti összetevők esetében a szövetet a szénszál minőségével, a gyantarendszerrel, a száltartalommal és a laminált ütemtervvel együtt kell értékelni. A Jacquard mintát nem szabad a szerkezeti alkalmasság meghatározásának elsődleges alapjaként használni.

Tipikus alkalmazások

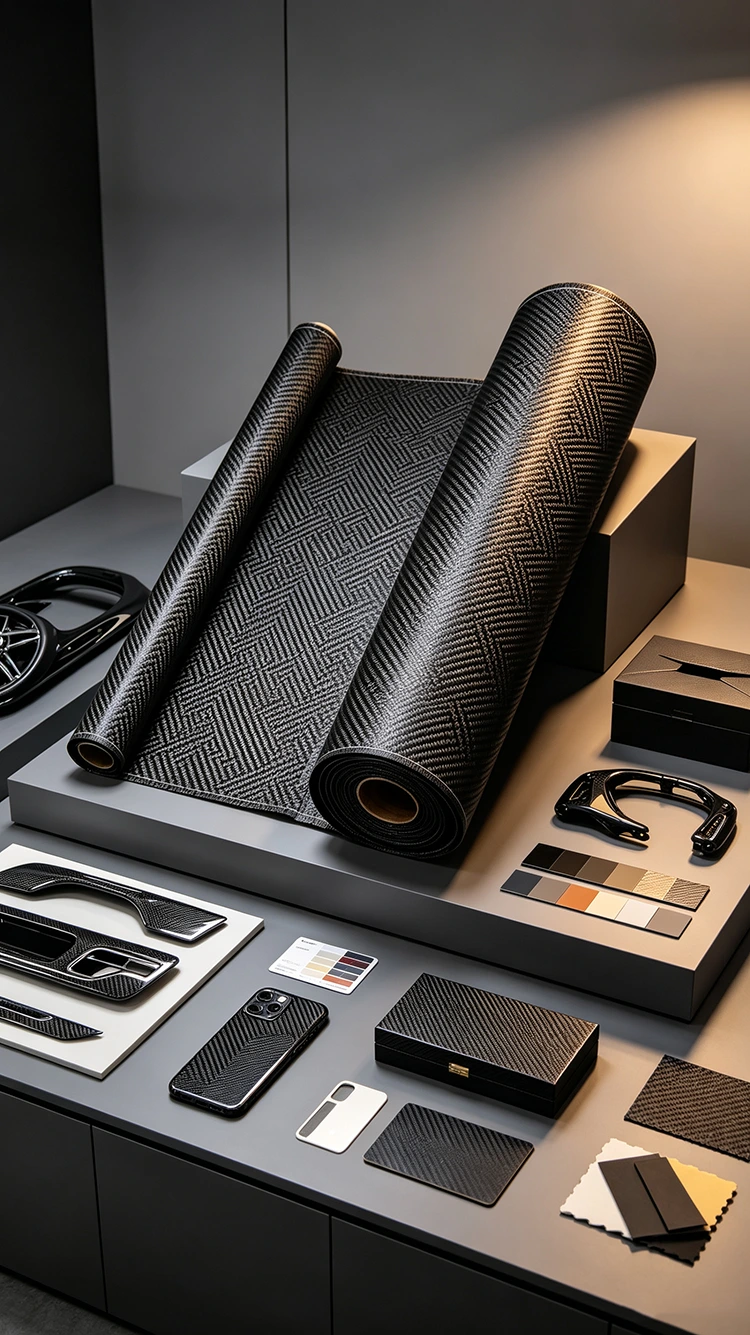

Autóipari alkatrészek

A jacquard szénszálas szövet figyelembe vehető a látható belső burkolatok, dekorációs panelek, berendezésburkolatok és egyéb alkatrészek esetében, ahol a szövött felület a kész megjelenés részét képezi. A szövet specifikációjának meg kell felelnie a formázási geometriának és a kívánt felületi minőségnek.

Sportfelszerelések

A sporttermékek, például kerékpár-alkatrészek, ütőszerkezetek, lapátok és tartozékok látható szénszálas szövetet használhatnak, ahol a felületi mintázat a formázás után is megmarad. A szükséges szövetsúly és a laminált szerkezet az egyes alkatrészektől függ.

Elektronikus berendezések

A kiválasztott házak és berendezések szerkezetei szénszálas szövetet tartalmazhatnak, ha az anyag megfelel az alkalmazás mechanikai és méretbeli követelményeinek. A szénszál elektromosan vezető, ezért a szigetelési és elektromágneses követelményeket felül kell vizsgálni, ha az anyagot elektronikus szerelvények körül használják.

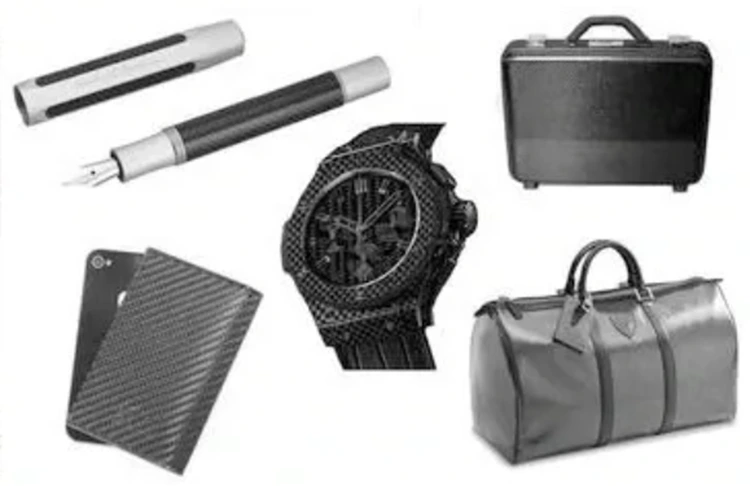

Testre szabott kompozit termékek

A testreszabott kompozit alkatrészek Jacquard szövetet használhatnak, ha egy adott szövött mintára van szükség. A gyártás előtt a mintát, a szövet súlyát, a méreteket, a gyantarendszert és a formázási eljárást együtt kell megerősíteni, nem pedig a szövetet kizárólag a megjelenés alapján.

Anyaginformációk

Feldolgozás és felületkezelés

A szövött szénszálas komponens végső megjelenését a teljes formázási folyamat befolyásolja. A szövet elhelyezése, a gyanta áramlása, a konszolidációs nyomás, a forma felülete és a kikeményedés körülményei mind megváltoztathatják a szövés megjelenését, miután az alkatrészt kiengedték a formából.

A látható szénszálas felületű alkatrészeknél a szövetet óvatosan kell kezelni a vágás és a felrakás során. A túlzott nyújtás vagy mozgás megzavarhatja a fonal elrendezését, és látható minta torzulást okozhat.

Ha a formázás után tiszta bevonatot viszünk fel, akkor annak vastagságát, felületi állapotát és a kompozittal való kompatibilitását is figyelembe kell venni. A kész megjelenést ezért a szövet és az azt követő feldolgozási lépések határozzák meg, nem pedig a szövési módszer.

Kezelési és szolgáltatási szempontok

Formázás előtt a szénszálas szövetet a vonatkozó anyagrendszer követelményeinek megfelelően kell tárolni és kezelni. A kikeményedett kompozitba való beépítést követően az üzemi feltételeket elsősorban a gyantarendszer, a laminátum kialakítása, a működési környezet és a terhelési feltételek határozzák meg.

A látható szénszálas alkatrészek esetében a rutinszerű tisztítással kerülni kell a szükségtelen kopást és az agresszív vegyszereket, amelyek befolyásolhatják a felületi bevonatot vagy a gyantát. A hőmérséklet-expozíciónak a kész kompozit rendszerre megállapított határokon belül kell maradnia.

A felületi karcolások nem feltétlenül szerkezeti hibára utalnak. Azonban a repedést, a rétegvesztést, a jelentős ütési sérülést vagy a kitett vasalást értékelni kell, ha az alkatrésznek szerkezeti funkciója van.

Mikor kell egy szénszálas alkatrészt ellenőrizni?

Nincs általános ellenőrzési vagy csereintervallum minden szénszálas kompozit alkatrészre. A megfelelő karbantartási ütemterv az alkatrész tervezésétől, a működési környezettől, a terhelési feltételektől és a gyártó követelményeitől függ.

Különös figyelmet kell fordítani a látható jelekre, mint például:

· Laminált repedés

· Lamináció vagy elválasztás

· Jelentős ütési sérülés

· Felületi hiba okozta szálkitettség

· A szerkezeti integritás elvesztése

· A védőbevonat súlyos károsodása

A biztonság szempontjából kritikus alkatrészek esetében az ellenőrzési és cseredöntéseknek a késztermékre meghatározott karbantartási követelményeket kell követniük, nem pedig az általános élettartam-becslést.

GYIK

Mi az egyirányú szénszálas szövet?

Az egyirányú szénszálas szövet ebben a termékleírásban Jacquard szövési módszert alkalmaz meghatározott felületi mintázatú szövött szénszálas anyag előállítására. A fonal pontos elrendezését, a szövet súlyát és a szerkezeti jellemzőket az anyagleírásból kell megerősíteni.

Miben különbözik a jacquard a twill szénszáltól?

A Twill szabályos átlós átfűzési mintát használ, míg a Jacquard szövés több variációt tesz lehetővé a fonal elrendezésében és a látható minta kialakításában. A különbség elsősorban a szövet felépítésében és megjelenésében van, nem pedig a mechanikai teljesítmény automatikus különbségében.

A Jacquard szénszál alkalmas szerkezeti kompozitokhoz?

Kompozit alkatrészekbe beépíthető, de a szerkezeti alkalmasság függ a szénszál minőségétől, a szövet súlyától, a gyantarendszertől, a szálak orientációjától és a laminált kiviteltől. A Jacquard szövési módszer önmagában nem határozza meg a kész alkatrész mechanikai tulajdonságait.

Testreszabható a Jacquard minta?

A minta elérhetősége a szövési specifikációtól és a gyártási követelményektől függ. A személyre szabott kérdőívnek tartalmaznia kell a szükséges mintát, a szövet súlyát, a méreteket és az értékeléshez tervezett alkalmazást.

Alkalmas autóbelsőbe?

Megfontolható a látható szénszálas díszítések, panelek, dekoratív alkatrészek és egyéb autóipari alkalmazások esetében, ahol a szövött felület a kész megjelenés részét képezi. Az anyagot és a formázási folyamatot ellenőrizni kell az alkatrészek követelményei szerint.

Mennyi ideig bírja a Jacquard szénszálas kompozit?

Nincs egyetlen, minden kész alkatrészre érvényes élettartam-érték. Az élettartam függ a gyantarendszertől, a laminált szerkezettől, a környezeti hatástól, a hőmérséklettől, a terhelési feltételektől és a karbantartástól.

Hogyan kell karbantartani a látható szénszálas részeket?

Tartsa tisztán a felületet, és kerülje a szükségtelen kopást vagy agresszív vegyszereket. Ha van védőbevonat, annak állapotát is figyelemmel kell kísérni, mert a felületi bevonat meghibásodása befolyásolhatja a kompozit megjelenését és védelmét.

Mikor kell a kész alkatrészt cserélni?

A cserének a kész alkatrész tényleges állapotán és karbantartási követelményén kell alapulnia. A repedés, a rétegválás, a jelentős ütési károsodás vagy a szerkezeti integritás elvesztése relevánsabb mutatók, mint egy meghatározott számú üzemi év.
