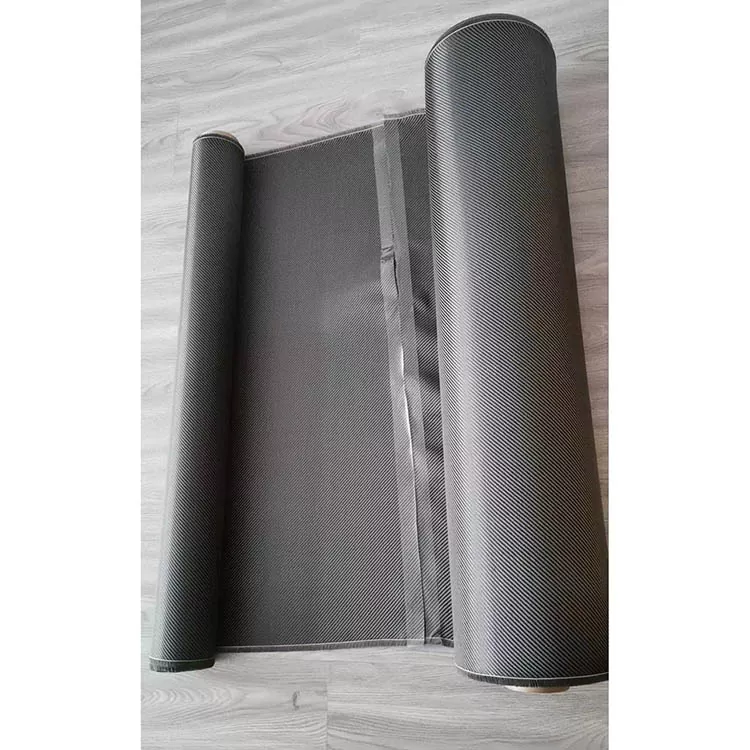

Twill Weave szénszálas szövet

A Twill Weave Carbon Fiber Fabric egy szőtt megerősítés, amelyben a lánc- és vetülékfonalak összefonódnak, és átlós felületi mintát alkotnak. A sima szövéshez képest az átfűzött szerkezet nagyobb mozgást tesz lehetővé a fonalak között, ami elősegítheti, hogy az anyag mérsékelt íveket kövessen a felrakás során. Ugyanezt az átlós mintát általában az öntött részeken is megtartják, ahol a szénszálas felület látható marad.

A szövés csak egy része az anyagspecifikációnak. A szénszál minősége, a felületi súly, a gyantarendszer és a laminált szerkezet határozza meg, hogy a szövet hogyan járul hozzá a kész kompozithoz, míg a formageometria és az alakítási folyamat befolyásolja a gyártás során történő kezelését.

Mit változtat a twill szerkezete

A twill konstrukcióban az összefonódási pontok fokozatosan mozognak az anyagon, ahelyett, hogy a sima szövés ismétlődő egy-felül-alul mintáját hoznák létre. Ez nagyobb szabadságot biztosít a fonalaknak, hogy egymáshoz képest elmozduljanak, amikor a szövetet ívelt felületre helyezik.

A különbség észrevehetőbbé válik a változó kontúrú részeken. Egy olyan szövetet, amely képes némi síkban elmozdulni, könnyebb lehet egy mérsékelt ív körül elhelyezni, mint egy szorosabban átlapolt szerkezetet. Ez azonban nem jelenti azt, hogy minden twill szövet ugyanúgy terül el. A fonal mérete, az anyag súlya, a szövés feszessége és a felület geometriája egyaránt befolyásolja az eredményt.

Szűk sugarak vagy mély, háromdimenziós formák esetén hasznos az alakítási próba, mert a helyi gyűrődés vagy fonaltorzulás csak a tényleges geometriához képest értékelhető pontosan.

Átlós szövés a látható felületekhez

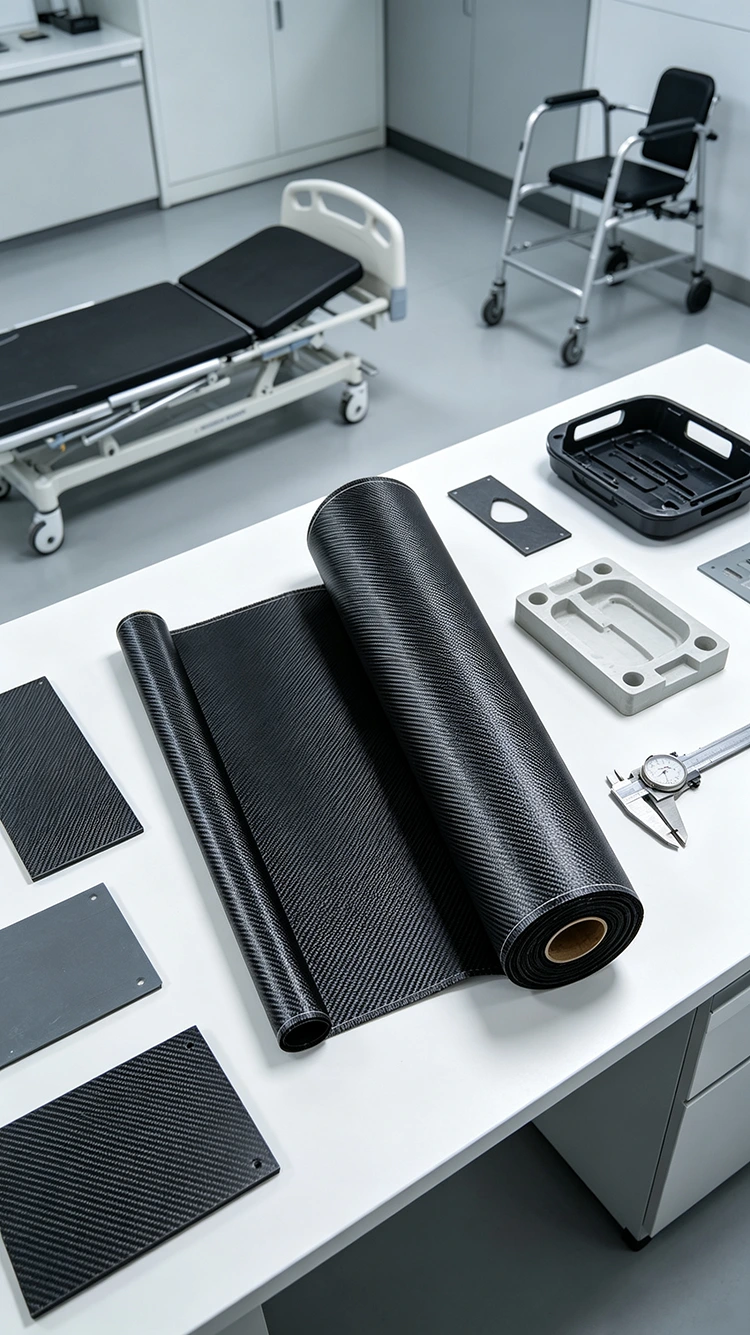

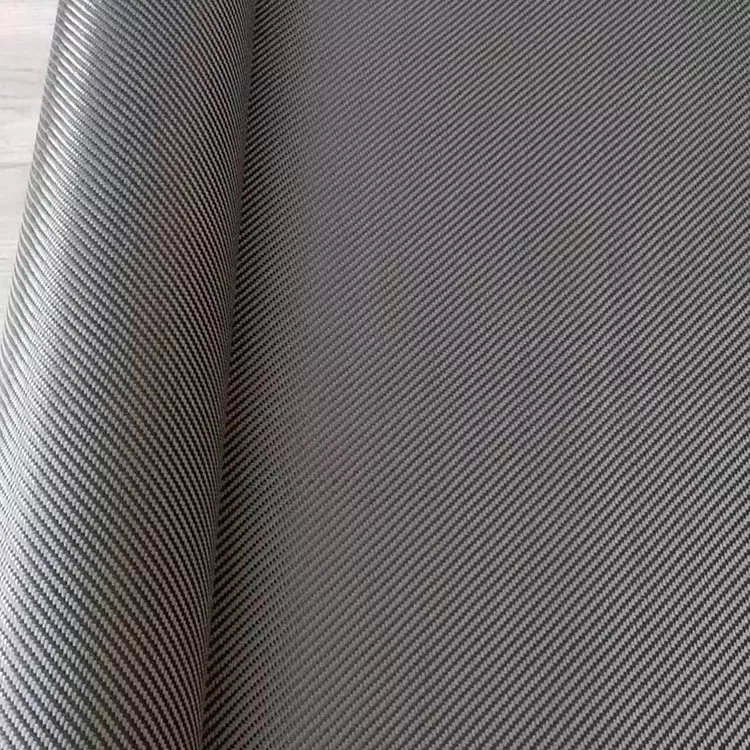

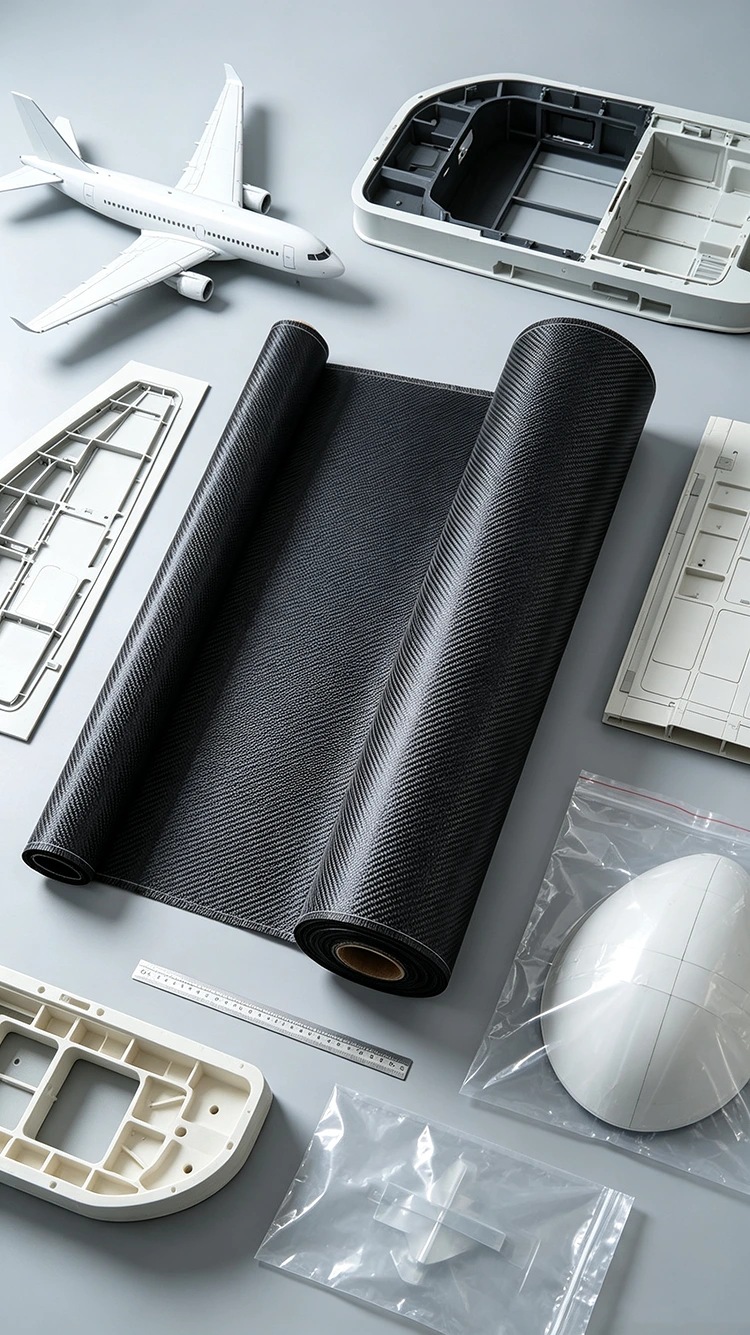

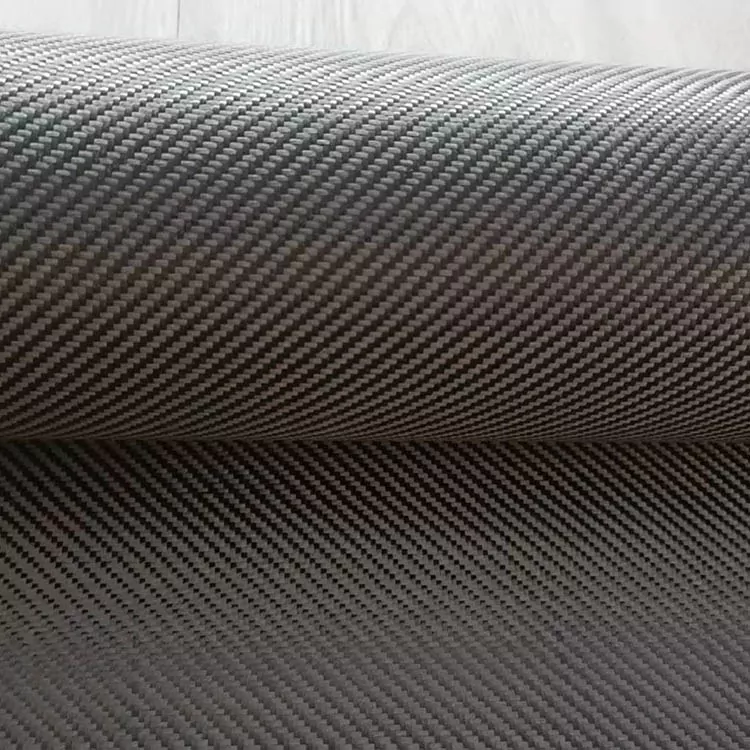

Az átlós minta a twill szénszálas szövet egyik legismertebb jellemzője. Amikor a kikeményedett laminátum átlátszó bevonattal van ellátva, a szövés látható maradhat az alkatrész felületén.

A minta irányát a vágás és a felrakás során ellenőrizni kell. Ha két szövetszakasz eltérő tájolással találkozik, az átlós vonalak nem folytatódnak egyenletesen az illesztésen. A látható paneleken ezért a formázás előtt figyelembe kell venni a vágási elrendezést és a réteg elhelyezését.

A végső megjelenést a gyantaeloszlás, a tömörítés és a felületkezelés is befolyásolja. A száraz szöveten látható mintázat a laminátum formázása és bevonása után megváltozhat.

Twill használata ívelt alkatrészeken

A sávolyszövetet általában olyan alkatrészeken használják, amelyek nem teljesen laposak, beleértve a díszítőelemeket, házakat, kerékpár-alkatrészeket, motorkerékpár-alkatrészeket és sportfelszereléseket.

Az anyag nagyobb darabként vágható, ha a felület viszonylag nyitott, vagy kisebb részekre osztható, ahol a geometria élesebben változik. A nagyobb darabok csökkentik az illesztések számát, de több beállítást igényelhetnek a felrakás során. A kisebb darabok könnyebben követik a helyi kontúrokat, de az illesztéseket óvatosan kell elhelyezni.

A látható szénfelülethez a vágási mintának figyelembe kell vennie az átlós szövés irányát is. A szomszédos darabok közötti azonos orientáció megőrzése fontos lehet, ha folyamatos vizuális mintára van szükség.

Specifikáció

Anyagspecifikáció a gyártáshoz

A szükséges szövetsúlyt általában a laminátum célvastagságával és a formázási módszerrel együtt veszik figyelembe. A kisebb felülettömeg lehetővé teszi több egyedi réteg alkalmazását, míg a nehezebb szövet csökkentheti az adott laminátumvastagsághoz szükséges rétegek számát.

A szénszál minőségét a szövéstől külön kell megadni. Ugyanaz a sávolyszerkezet különböző szálminőségekkel állítható elő, és a kapott kompozit tulajdonságok nem lesznek azonosak.

A gyantakompatibilitás egy másik gyártási szempont. A nedves felrakás, a vákuum-infúzió, a préselés és az előkészített feldolgozás eltérő követelményeket támaszt a gyanta áramlásával, konszolidációjával és kezelésével kapcsolatban. A szövetet ezért a tényleges folyamathoz kell igazítani, nem pedig csak a megjelenése határozza meg.

Information to Provide for a Material Inquiry

A gyártási lekérdezést könnyebb kiértékelni, ha az alapvető anyagszükségletet egyértelműen megfogalmazzák. A releváns információk közé tartozik:

· Twill szövésű konstrukció

· Szénszálas minőségű

· A szövet súlya / GSM

· Szükséges szélesség és tekercshossz

· Célvastagság vagy laminált vastagság

· Gyantarendszer

· Öntési folyamat

· Alkatrészek geometriája

· Látható felületi követelmények

Ha az anyag egy meglévő szövetet helyettesít, egy rendelkezésre álló specifikációs lap vagy minta referenciaként is használható. Ez különösen akkor hasznos, ha az új anyagnak egy bevált vágási, felrakási vagy formázási folyamathoz kell illeszkednie.

Alkalmazások

A Twill Weave Carbon Fiber Fabric-et öntött kompozit alkatrészekben használják, ahol a szövetnek formázott felületekhez kell illeszkednie, vagy meghatározott szövött megjelenést kell biztosítania.

Az autóipari alkalmazások közé tartoznak a belső burkolatok, panelek, burkolatok és egyéb szénszálas alkatrészek. A kerékpár- és motorkerékpár-alkatrészek szőtt megerősítést használhatnak az ívelt részeken, ahol a szövetnek követnie kell a forma felületét.

Sportfelszerelések, például lapátok, ütők és más öntött szerkezetek is beépíthetik az anyagot a laminátum részeként. Az ipari berendezések és házak szőtt szénszálas anyagokat használhatnak, ahol a kívánt mechanikai és méretbeli tulajdonságok a kiválasztott laminátummal elérhetők.

Az elektromos szerelvények közelében elhelyezett elektronikus házak vagy alkatrészek esetében a szénszál elektromos vezetőképességét figyelembe kell venni a szigetelési és földelési követelmények meghatározásakor.

GYIK

Mi az a Twill Weave szénszálas szövet?

Szövött szénszálas erősítés, amely twill átlapoló szerkezettel készült. A fonal elrendezése átlós felületi mintázatot hoz létre, míg a tényleges anyagspecifikáció a szénszál minőségétől, a szövet súlyától és szerkezetétől függ.

Miben különbözik a twill a sima szövéstől?

A twill és a sima szövés különböző fonal-összefűzési szekvenciákat használ. A twill átlós mintázatú, és általában több fonalmozgást tesz lehetővé, míg a sima szövésnél szorosabban ismétlődik az alsó szerkezet. Alkalmasságuk az alkatrész geometriától és a gyártási folyamattól függ.

Mit jelent a 2×2 twill?

A 2×2 egy specifikus sávolyszerkezetet ír le, amelyben a fonalak ismétlődő sorrendben kettőn és kettő alatt haladnak át. Ha egy projekt ezt a konstrukciót igényli, a szövést meg kell erősíteni az anyagspecifikációban.

Használható a twill anyag ívelt formákhoz?

Igen. Mérsékelt íveket és változó kontúrokat képes fogadni, de a tényleges kendő függ a szövet súlyától, a fonal szerkezetétől és a forma geometriájától. Az alakítási próba összetett vagy szűk sugarú részek esetén hasznos.

Használható látható szénszálas alkatrészekhez?

Igen. Az átlós szövés látható marad a formázás és felületkezelés után is. A vágás és a felrakás során a szövet egyenletes orientációja fontos, ha egységes mintára van szükség.

Testreszabható a szövet súlya és mérete?

Igen. A szövet súlya, szélessége, hosszúsága és a kapcsolódó specifikációk az alkatrésztől és a gyártási folyamattól függően határozhatók meg.

Milyen információk szükségesek az árajánlathoz?

A hasznos információk közé tartozik a szövés szerkezete, a szénszál minősége, a GSM, a szélesség, a tekercs hossza, a mennyiség, az alkalmazás és a formázási folyamat. A látható részek esetében meg kell adni a szükséges felületkezelést és a minta irányát is.

Kiértékelhető a minta gyártás előtt?

A mintaértékelés akkor jöhet szóba, ha a szövetet ellenőrizni kell a kendő, a gyanta kompatibilitás, a felület megjelenése vagy a feldolgozási viselkedés szempontjából egy adott gyártási módszerrel.

A twill szövés nagyobb szilárdságot jelent?

Nem. A szövés konstrukciója önmagában nem határozza meg a kész kompozit szilárdságát vagy merevségét. Ezek a tulajdonságok a szénszál minőségétől, a szövet súlyától, a gyantarendszertől, a szál orientációjától, a száltérfogattól, a laminátum vastagságától és a feldolgozás körülményeitől függenek.
